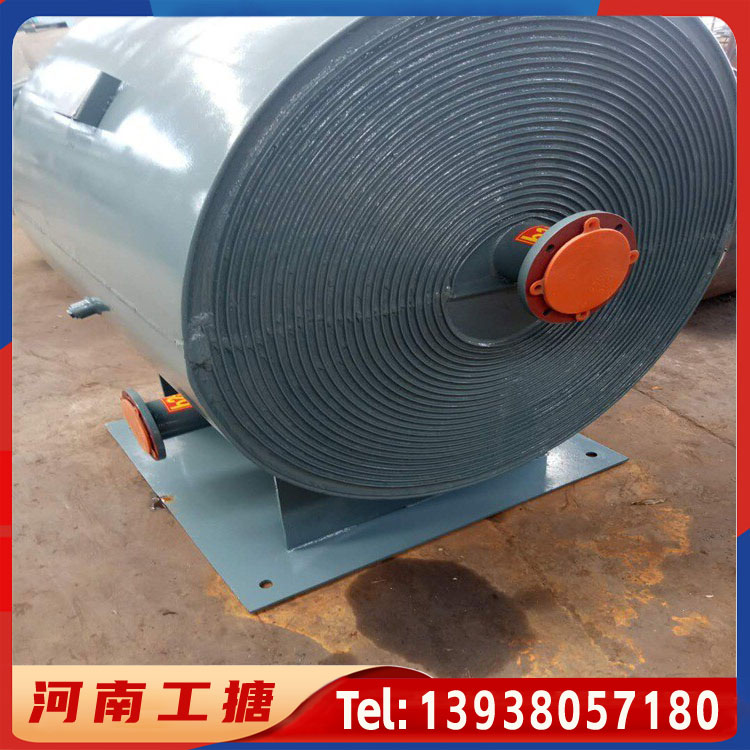

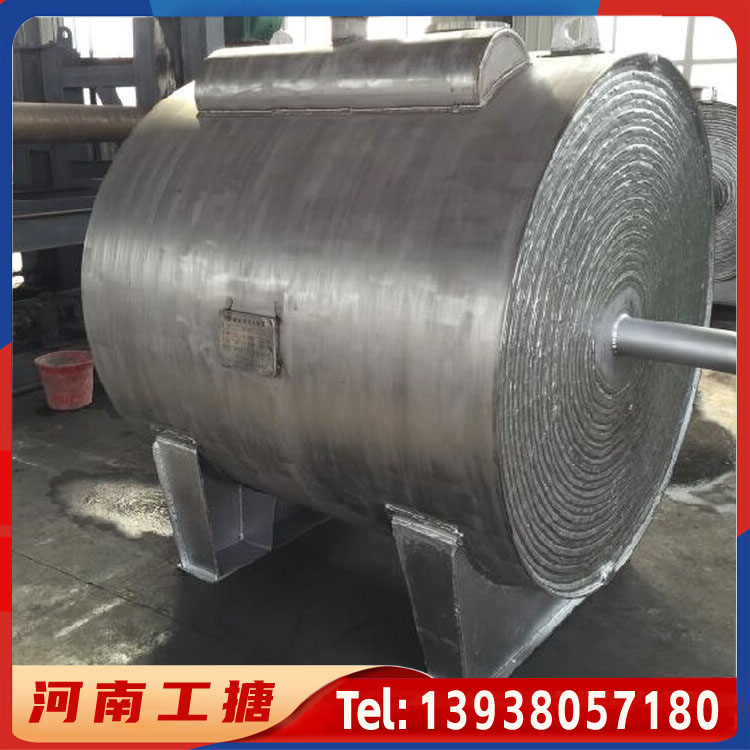

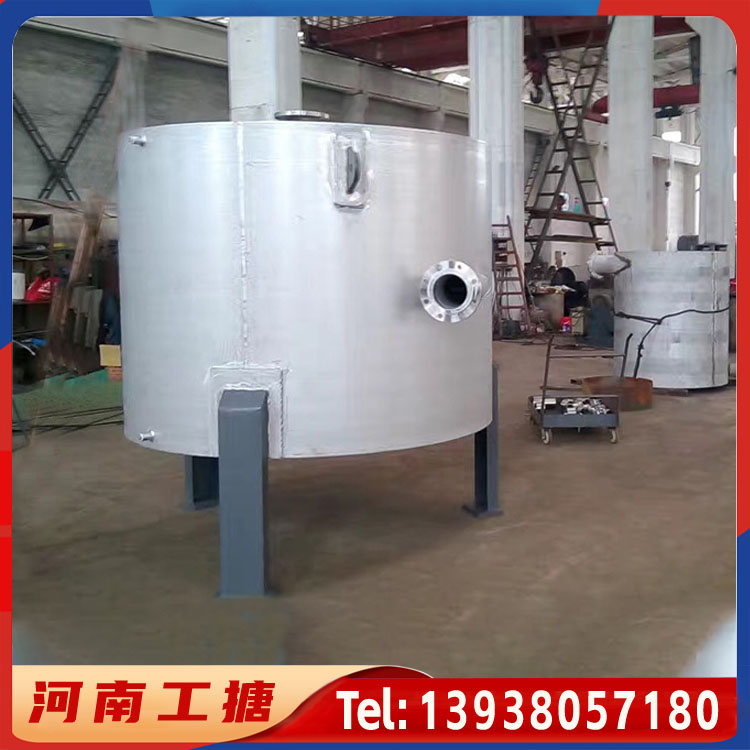

螺旋板式換熱器

專注于生產搪瓷反應釜、反應罐、搪玻璃反應釜、搪玻璃設備、不銹鋼反應釜的制造企業。

產品中心換熱器/冷凝器 3240

產品類別換熱器
產品用途廣泛應用食品、醫藥、采暖、生活用水、空調回水等領域。
品牌工搪
產地中國-河南省
質量體系認證ISO9001,ISO45001,ISO14001
電壓220V~380V
保修期限12個月
銷售電話13903942161

提交咨詢此產品

產品介紹

產品參數

資料下載

? ? ?螺旋板式換熱器是一種新型換熱器，傳熱效率好，運行穩定性高，可多臺共同工作。螺旋板式換熱器是一種高效換熱器設備,適用汽－汽、汽－液、液－液，對液傳熱。

它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式換熱器?，F(xiàn)行標準為JB/T4751-2003《螺旋板式換熱器》。

1、本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。

2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。

3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。

4、II型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。

5、III型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。

1、傳熱效率高（性能好）

一般認為螺旋板式換熱器的傳熱效率為列管式換熱器的1-3倍。等截面單通道不存在流動死區，定距柱及螺旋通道對流動的擾動降低了流體的臨界雷諾數，水水換熱時螺旋板式換熱器的傳熱系數最大可達3000W/（㎡.K）。

2、有效回收低溫熱能

螺旋板式換熱器由兩張卷制而成，進行余熱回收，充分利用低溫熱能。

3、運行可靠性強

不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性，保證兩種工作介質不混合。

4、阻力小

在殼體上的接管采用切向結構。比較低的壓力損失，處理大容量蒸汽或氣體；有自清刷能力，因其介質呈螺旋型流動，污垢不易沉積；清洗容易，可用蒸汽或堿液沖洗，簡單易行，適合安裝清洗裝置；介質走單通道，允許流速比其他換熱器高。

5、可多臺組合使用

單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合、設備和通道間距相同?；旌辖M合：一個通道并聯，一個通道串聯。

2、GB150-2011 《壓力容器》

3、《壓力容器》標準釋義

4、壓力容器設計指導手冊(上冊)-2006

5、壓力容器設計指導手冊(下冊)-2006

6、GB 713-2014《鍋爐和壓力容器用鋼板》

7、NBT 47015-2011《壓力容器焊接規程》

8、GB25025-2010《搪玻璃設備技術條件》

9、HGT 2371-2003《搪玻璃開式攪拌容器》

10、HGT 2372-2003 《搪玻璃閉式攪拌容器》

11、HGT 2145.1-2009 搪玻璃平蓋手孔

12、HGT 2145.2-2009 搪玻璃帶視鏡手孔

13、HGT 2145.3-2009 搪玻璃快開手孔

14、HGT 2145.4-2009 搪玻璃帶視鏡快開手孔

常見問題解答

Frequently asked questions

關于壓力容器和產品定制等一些常見問題的解答，如果有其他讓你困惑的問題，可以直接聯系客服，我們會給您耐心解答

搪玻璃性能說明？

搪玻璃設備是將含硅量高的瓷釉噴涂于金屬鐵胎表面，通過900℃左右的多次高溫燒制，使瓷釉密著于金屬鐵胎表面而制成:因此，它具有類似玻璃的化學穩定性和金屬強度的雙重優點: 搪玻璃設備廣泛適用于化工、醫藥、染料、農藥、有機合成、石油、食品制造和國防工業等工業生產和科學研究中的反應、蒸發、濃縮、合成、聚合、皂化、磺化、氯化、硝化等，以代替不銹鋼和有色金屬設備:
耐腐蝕性:對于各種濃度的無機酸、有機酸、有機溶劑及弱堿等介質均有極強的抗腐性:但對于強堿、氫氟酸及含氟離子介質以及溫度大于180℃，濃度大于30%的磷酸等不適用:
耐沖擊性:耐機械沖擊指標為220 x 10-3J ,使用時避免硬物沖擊。
絕緣性：瓷面經過20KV高電壓試驗的嚴格檢驗:
耐溫性:耐溫急變，冷沖擊110℃，熱沖擊120℃
品質改變世界,誠信鑄就輝煌！

我們愿與各界朋友攜手合作，共同開拓更加美好的明天。

河南一諾工搪容器有限公司歡迎大家參觀指導。我公司生產的所有搪玻璃反應罐,搪瓷反應釜,搪瓷反應罐,搪玻璃反應釜搪玻璃設備產品均保證質量,請大家放心使用！

搪玻璃（即搪瓷）攪拌器的選擇注意事項？

搪玻璃（即搪瓷）攪拌器是整個搪瓷反應釜一個主要組成部分，隸屬于搪玻璃反應釜整個攪拌傳動系統，擔負著混合物料加速物料反應的功能，因其工作負荷較大所以是搪瓷反應釜中的易損件之一，請一定注意選擇，我們就如何正確選擇搪玻璃攪拌器提出如下建議：

1. 搪玻璃攪拌器的分類：框式、錨式、葉輪式、槳式、組合式、推進式等；

2. 首先要根據您物料的濃度和粘度，確定您需要的攪拌轉速轉速，如果物料的濃度和粘度大，就應該確定慢轉速，則要求配以6極等低速電機，并配置框（錨）式攪拌器，控制轉速40轉左右，這樣有利于保護電機、減速機和攪拌器；如果物料的濃度和粘度較大，則僅選擇框（錨）式攪拌器，控制轉速在65-85轉之間；如果物料的濃度和粘度不大，則可以選擇葉、槳式攪拌器，轉速130轉；

3. 要根據您對密封形式的選擇，釜內壓力小于4公斤，則可以選擇填料密封或單機封，釜內壓力大于4公斤而小于10公斤，則必須選擇雙機封，密封形式不同，攪拌器的軸頭形式也不同，雙機封軸頭的要比單機封軸頭的價格要貴一些；

4. 如果您需要物料上下攪拌充分，則可以選擇組合式搪玻璃攪拌器，一般是葉、槳兩層式，有的是葉、槳三層式，要看具體情況進行選擇；

5. 如果您的物料濃度和粘度超常的大，則應該考慮選擇推進式搪玻璃攪拌器，強有力的馬達能在較大的速度內對高粘度和高濃度的液體進行精密穩定的攪拌，折葉式的葉輪可以對液體進行一個很好的混合作用，但這種搪玻璃攪拌器造價高并因物料的濃度和粘度容易損壞，只有在物料超常大的濃度和粘度的工況下考慮選擇使用；

6. 搪玻璃攪拌器的選擇還要確定攪拌管的厚度和搪瓷層的參數，一般小廠選用厚度薄的鋼管，并且搪瓷也達不到搪玻璃附件標準中的0.6mm-2.4mm的技術要求, 請廣大用戶一定注意。

我公司配備的搪玻璃攪拌器，用鋼管并精心搪瓷，廣大用戶不用再為攪拌器容易損壞耽誤生產而發愁，對您的經濟效益將提供強有力的保證。

搪玻璃反應釜選擇放料閥的方法?

放料閥對于搪玻璃反應釜而言可謂是非常重要的配置，在一定程度上能夠影響到設備的放料操作和放料效果。所以大家一定要給反應釜設備選用合適的放料閥，避免放料閥選用不合適而導致設備無法正常反應。因此下面小編就來給大家講講放料閥都有哪些種類以及如何選擇。

1、按結構可分為有搪玻璃上展式放料閥和搪玻璃下展式放料閥、搪玻璃球閥等三類。

2、按密封形式可分為：填料密封和波紋密封2種。

3、按操作形式可分為：手動搪玻璃放料閥、氣動搪玻璃放料閥、電動搪玻璃放料閥。

客戶在實際采用選用過程中搪玻璃放料閥還可加裝視鏡口或者清洗口、測溫鉭釘、閥位顯示器、現場數顯溫度控制儀器等。

搪玻璃反應釜部分工況選用說明如下：

1、下展式放料閥適用于結晶體物料，對于顆粒度較大的物料放料效果較理想，由于密封閥片是F46材質，耐溫在100攝氏度以下，且不耐磨，所以需要注意。具體使用時，可以更換成四氟材料，這樣耐溫也能達到220攝氏度。耐磨性也提高了。特殊情況下，顆粒物較為粘稠，可以在閥芯端部加長形成刺狀物，這樣在閥門連續開閉時，可以作為“爐釬”使用。達到疏導物料的目的。

2、上展式放料閥適用于制藥企業的搪玻璃反應釜下料口無積料需求。特殊情況下，由于采用上展式，在物料沉淀時可以有效的疏導物料。從而快速的放料。

所以大家在給搪玻璃反應釜挑選放料閥的時候，一定要注意根據該設備不同的操作方式和使用情況來挑選，這樣挑選出的放料閥才會更加合適，才能讓工作人員的放料操作更為安全、有保障，放料閥也能避免因為操作不當而受損的現象發生。

用什么來評判搪玻璃設備的好壞？

大家知道平時我們是如何來檢測搪玻璃設備的好壞嗎？當然我們需要通過儀器來檢測。下面就簡單來介紹相關檢測的方法。具體內容如下，僅供參考。
1、用測厚儀測量搪玻璃層厚度。測量值應在0.8～2.0mm之間。瓷層厚度越均勻越好。這里要糾正一個錯誤的認識，不少用戶認為：搪玻璃層越厚約好。搪玻璃層越厚，其承受溫度急變的性能就降低，溫差急變導致搪玻璃層爆瓷的幾率增大。
2、用鋼卷尺測量罐身和罐蓋高頸法蘭的外徑若干次，值與小值的差應小于0.1%DN,且差值越小越好。差值大，說明變形大，罐身與罐蓋組裝時法蘭密封面錯位就大，墊片密封不住。仔細觀察組裝好的整機設備，如果卡子出現明顯的向外或向內傾斜，說明法蘭圓度變形大。這種缺陷導致的直接結果是壓力泄漏，滿足不了工藝要求，嚴重時，罐內的介質從法蘭與墊片之間溢出造成危害。
3、將一塊標準平板，放在人孔法蘭上，然后用一個塞尺測量平板與法蘭之間的間隙，越小越好。人孔法蘭的變形主要表現為法蘭面的不平整，特別是目前的一部分制造企業還在大量使用沖壓人孔，這種人孔高溫強度差，易變形，很難控制。特別是燒成次數較多的設備，人孔變形很大。
4、將一個標準平面圈放在罐身或罐蓋法蘭面上，然后用一個塞尺測量平面圈與法蘭之間的間隙，測量值越小越好。這里要說明的一點是：企業用的平面圈有的本身就不平，測量時要注意。如果轉動平面圈，在法蘭面同一點測量出不同的值，說明平面圈不平。
